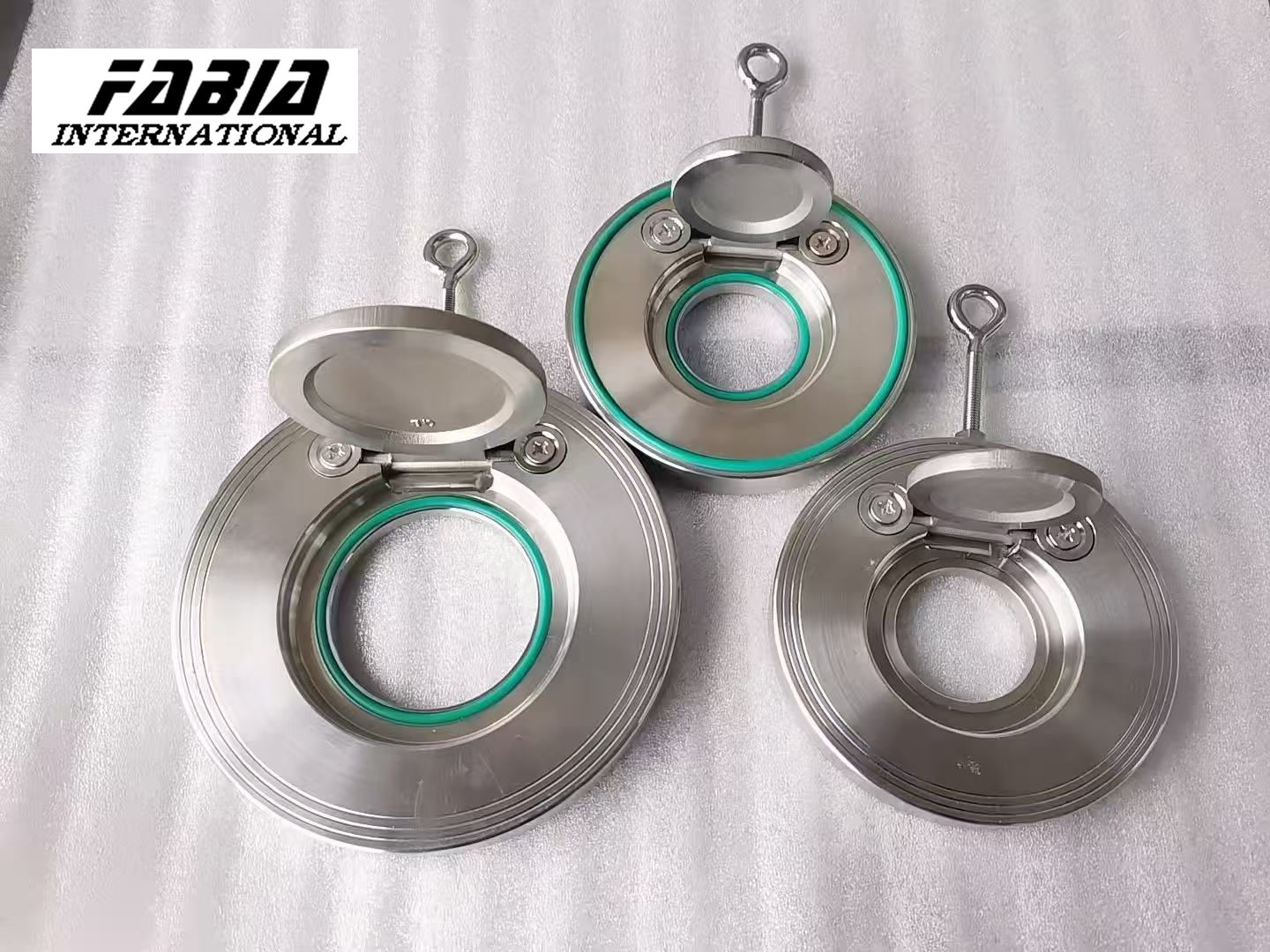

‌Product Introductie:  Wafer Terugslagklep‌

De  Thin-Wafer Swing Terugslagklep is een ultracompacte terugslagklep met een eenvoudige structuur, een esthetisch aantrekkelijk ontwerp, een lichtgewicht constructie en eenvoudige installatie. Het is met name geschikt voor watertoevoersystemen, petroleum, chemische, metallurgische en andere industriële sectoren ‌waar installatieruimte beperkt is‌.

‌Functie:‌
Geïnstalleerd in pijpleidingsystemen, zijn de belangrijkste functies ‌het voorkomen van terugstroming van media‌, het vermijden van omgekeerde rotatie van pompen en hun aandrijfmotoren, en het afvoeren van media uit containers. Het kan ook worden gebruikt op aanvullende leidingen voor hulpsystemen waar de druk die van het hoofdsysteem kan overschrijden. Afhankelijk van de materiaalkeuze is het aanpasbaar aan pijpleidingen die verschillende media transporteren. Als een integraal vloeistofcomponent van de pijpleiding wordt het openings-/sluitproces van de schijf beïnvloed door de transiënte stromingstoestand van het systeem; omgekeerd beïnvloeden de sluitkenmerken van de schijf de vloeistofstroomdynamiek.

‌Technische parameters:‌

• ‌Modellen:‌ Vertaald als "Wafer Terugslagklep" (standaard industrieterm).
• ‌Toepasselijke normen:‌ Nominale druk PN1.6MPa ~ 42.0MPa, Klasse150 ~ 2500LB; Nominale diameter DN15 ~ 1200mm, NPS 1/2" ~ 48".
• ‌Bedrijfstemperatuur:‌ -196°C ~ 540°C.
• ‌Behuizingsmaterialen:‌ Koolstofstaal, roestvrij staal, etc.
• ‌Compatibele media:‌ Water, stoom, gas, olieproducten, zuren, etc.

‌Productbeschrijving:‌

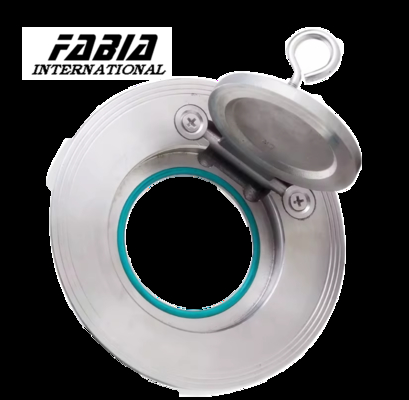

De  Wafer Swing Terugslagklep is een ‌ultradun ontwerp‌ met een compacte structuur en een enkele schijfconfiguratie. Een geïntegreerde O-ring zorgt voor ‌uitstekende afdichtingsprestaties‌. Vergeleken met traditionele swing terugslagkleppen biedt deze serie voordelen, waaronder:

• ‌Geen externe lekkage.‌
• ‌Installeerbaar in elke oriëntatie.‌
• ‌Superieure afdichtingscapaciteit.‌
• ‌Minimale lineaire trillingen.‌
• ‌Laag drukverlies.‌
• ‌Geen slijtage van de zittingring.‌

‌Werkingsprincipe:‌
De klep maakt gebruik van een ‌intern gemonteerd rocker-arm zwaaimechanisme‌. De schijf draait om een draaipin: de vloeistofstroom duwt de schijf open om doorgang mogelijk te maken. Bij omkering van de stroming sluit de schijf automatisch onder zijn eigen gewicht en de kracht van het omgekeerde stromingsmedium.

‌Producteigenschappen:‌

1. ‌Snelle schijfsluiting‌ minimaliseert waterslagdruk.
2. ‌Compacte structuur, kleine voetafdruk en lichtgewicht‌.
3. Schijf opent volledig onder ‌minimaal drukverschil‌.
4. ‌Onbeperkte stroombaan‌ zorgt voor lage vloeistofweerstand.
5. ‌Responsieve werking‌ en ‌betrouwbare afdichtingsprestaties‌.
