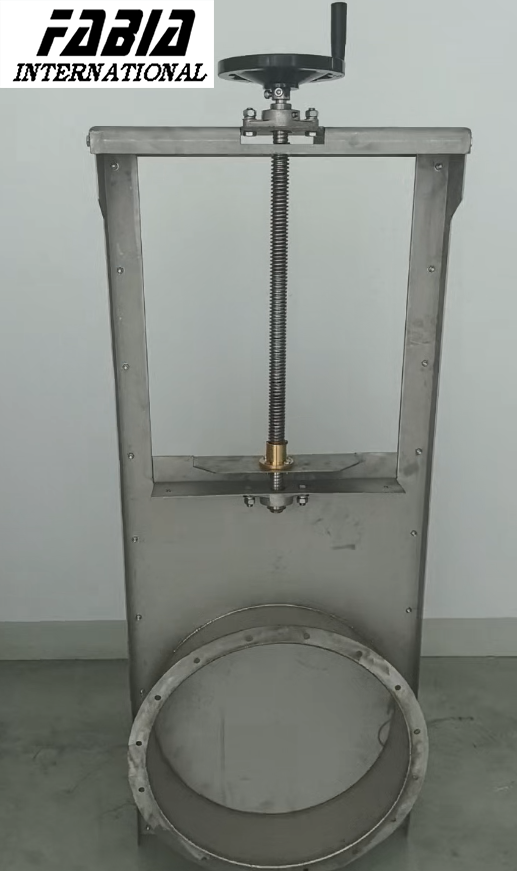

Elektrische pneumatische cirkel vierkant plug-in klep roestvrij staal
| Place of Origin | China |
|---|---|
| Merknaam | FABIA |
| Certificering | ISO9001,CE,CCS,DNV |
| Model Number | 1/8 inch ～ 36 inch |
| Document | Productenbrochure PDF |
| Minimum Order Quantity | 1 set |
| Prijs | Onderhandelbaar |
| Packaging Details | Cartons/Wooden cases |
| Delivery Time | 15-30 work days |
| Payment Terms | L/C,D/A,D/P,T/T,MoneyGram,Western Union |
| Supply Ability | 100-1000 set per week |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Product Name | Electric Plug-in valve | Type | Damper Valve |
|---|---|---|---|
| Valve Body | Stainless Steel | Actuator Type | Electric Pneumatic |
| Connection Type | Flanged | End Connection | Flanged |
| Flow Rate | Low/Medium/High | Material | Stainless Steel Carbon steel |
| Seat Type | Metal-to-Metal | Control Type | On/Off |
| Pressure Rating | High | Temperature Range | High |
Productomschrijving
Structuur van een Plugklep
De structuur bestaat voornamelijk uit de volgende kerncomponenten:
-
Kleplichaam
De behuizing die het mediumstroomkanaal biedt, ontworpen met een groefvrije structuur om vastlopen van het medium te voorkomen. Het lichaam van een schuine plugklep heeft de plugplaat schuin ten opzichte van de verticale richting om materiaalophoping te voorkomen. -
Plugplaat (Schuifblad)
De belangrijkste bewegende component, meestal met een mes-schuif of wigvormige structuur. Het oppervlak heeft een cirkelvormige of vierkante opening die overeenkomt met de pijpboring. Lineaire translatie regelt het openen/sluiten van het kanaal. Het schuine ontwerp lost verder problemen met materiaalophoping op. -
Afdichtingsstructuur
- Zachte afdichting / Harde afdichting: Geselecteerd op basis van mediumkenmerken, met een zwevend klepzittingontwerp met automatische slijtagecompensatie te vormen.
- Speciale afdichtingsmaterialen: Bijvoorbeeld, rookgaskleppen gebruiken diamantvormige composietplaten, gecombineerd met een afdichtingsluchtsysteem voor nul lekkage.
- Wigvormig afdichtingsoppervlak: Elektrische plugkleppen gebruiken een 50° wighoek om een zelfsluitende afdichting te vormen.
-
Aandrijfmechanisme
Bestaat uit de klepsteel en bedieningscomponenten (handmatig, elektrisch of hydraulisch). De steel brengt kracht over om de plugplaat verticaal of schuin te bewegen. Hydraulische aandrijving is geschikt voor omgevingen met hete rookgassen en biedt meer stuwkracht.
Werkingsprincipe
De plugklep regelt de mediumstroom via de lineaire verplaatsing van de plugplaat:
- Open toestand: Het aandrijfmechanisme verhoogt de plugplaat, waarbij de opening wordt uitgelijnd met de pijpboring voor een ongehinderde mediumstroom.
- Gesloten toestand: De plugplaat verlaagt, waarbij de opening niet meer is uitgelijnd met de pijp. Het afdichtingsoppervlak drukt stevig tegen de zitting, waardoor de mediumstroom wordt afgesneden.
Schuine plugkleppen kunnen bovendien het afdichtingsluchtsysteem gebruiken tijdens de werking om opgehoopt materiaal te verwijderen, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.
Classificatie en kenmerken
